Funkbetrieb über PSAT (NO-84)  /  NASA-News



NEW OSCAR-84 (NO-84) oder PSAT wurde am 20. Mai 2015 bei 1504Z von Cape Canaveral, Florida (USA) an Bord einer Atlas-5 Trägerrakete gestartet.



PSAT, auch bekannt als ParkinsonSAT, ist ein Projekt der Studenten der United States Naval Academy.
Der Satellit wurde nach Dr. Bradford Parkinson benannt, einem Absolventen der Akademie und einer der Entwickler des GPS-Systems.

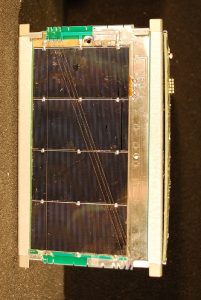

Dies ist ein 1,5U Cubesat und einer von drei USNA-Satelliten. Die anderen sind BRICsat und USS Langley.



Die große Neuigkeit bei PSAT ist, dass es einen PSK-31-Transponder mit der Fähigkeit zur gleichzeitigen Mehrbenutzer-Vollduplex-Kommunikation trägt. Dieser Transponder wurde von der Universität Brno zur Verfügung gestellt.



PSAT trägt auch einen APRS-Transponder zum Digipeaten.
In diesem Zusammenhang ist darauf hinzuweisen, dass der APRS-Digipeater-Betrieb nur eine sekundäre Mission ist und der Sender über eine Leistung von nur 300mW verfügt. Dies ist etwa 16dB unterhalb der Leistung der Amateurfunkanlage auf der ISS.



PSAT stellt Paketkommunikationstransponder für das Weiterleiten von Ferntelemetrie-, Sensor- und
Benutzerdaten von entfernten Benutzern und Amateurfunk-Umweltexperimenten oder anderen Datenquellen über ein globales Netzwerk von mit dem Internet verbundenen Bodenstationen (welche freiwillig und aus Interesse am Funkbetrieb betrieben werden) an Experimentatoren von Amateurfunkgeräten bereit.



Informationen zum Funkbetrieb über die Raumstation ISS, welche auch auf die Verbindungen via PSAT anwendbar sind,  finden Sie ebenso wie Programme für den Verbindungsaufbau sowie zur Feststellung von geeigneten Überflugzeiten auf der Seite "Raumstation ISS".




NORAD Katalog: 40652


Rufzeichen:

PSAT (Wenn der Digipeater eingeschaltet ist)
PSAT-1 (Wenn der Digipeater ausgeschaltet ist)

Frequenzen:

Downlink:
145.825 MHz
Paket 1k2 X.25 APRS (geteilt mit ISS, PCSAT, UO-11 und anderen)
Aliases sind ARISS und APRSAT

435,350 Mhz
PSK31 FM
Uplink:
28.120 MHz
PSK31 SSB

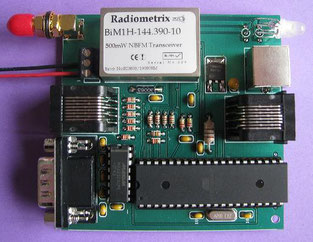

Das Kommunikationssystem einschließlich des Daten-

transponders befindet sich auf dieser Quadratkarte.








 Die Geschichte der Amateurfunk-Satelliten OSCAR





(Orbiting Satellite Carrying Amateur Radio)







  OSCAR 1, der erste der Phase-1-Satelliten, wurde am 12.12.1961 gestartet.



  Sein 100-mW-Sender hatte bereits nach 3 Wochen die Batterien verbraucht.



  Interessante Ton-Dokumente für diesen und auch andere Satelliten findet



  man der Homepage der AMSAT-NA.







  OSCAR 2 war baugleich zu OSCAR 1, wurde am 2.6.1962 gestartet und arbeitete



  genau 19 Tage. Auch hier war die Sendeleistung 100 mW.







  OSCAR 3, gestartet am 9.3.1965, war der erste Satellit mit Lineartransponder.



  Während seines kurzen Lebens von 18 Tagen ermöglichte er mehr als 100



  Amateuren in 16 Ländern einen Kontakt. Die Sendeleistung betrug 1 Watt.







  OSCAR 4 wurde am 21.12.1965 gestartet und hatte einen Mode-J-Transponder



  mit 3 Watt Sendeleistung an Bord. Ein Raketendefekt plazierte ihn in einer



  für grössere Anwendungen zu niedrigen Bahn und er lebte nur 85 Tage.







  OSCAR 5 wurde von Studenten der Melbourner Universität gebaut, am 23.1.70



  gestartet und sendete 52 Tage lang Telemetrie auf 2 und 10 Meter.







  OSCAR 6, der erste Phase-2-Satellit, wurde am 15.10.1972 gestartet. Er hatte



  einen Mode-A-Transponder an Bord und arbeitete fast 5 Jahre. Die Sende-



  leistung betrug 1,5 Watt







  OSCAR 7 wurde von Amateuren aus vielen Ländern gebaut und wurde am 15.11.1974



  gestartet. Er trug einen Mode-A- und einen Mode-B-Transponder an Bord und



  bereicherte den Amateurfunk für mehr als 6 Jahre. Die Sendeleistung betrug



  8 Watt.







  OSCAR 8 war wiederum eine internationale Gemeinschaftsarbeit und wurde am



  5.3.1978 gestartet. Er hatte einen Mode-A- und einen Mode-J-Transponder an



  Bord und arbeitete mehr als 5 Jahre. Die Sendeleistung betrug 1,5 Watt.







  Radio-Sputnik 1 und 2 wurden am 26.10.1978 von der Sowjetunion gestartet und



  trugen jeder einen Mode-A-Transponder mit 1,5 W Sendeleistung. Ihre Lebens-



  dauer betrug nur wenige Monate.







  OSCAR-Phase-3A war der erste Satellit der neuen Serie und wurde am 23.5.1980



  gestartet. Wegen eines Raketenfehlers musste der Start abgebrochen werden,



  und der Satellit ging verloren.







  OSCAR 9, erbaut von der Universität von Surrey in England, wurde am 6.10.1981



  gestartet und trug mehrere Experimente. Er verglühte am 27.9.1990.







  Radio-Sputniks 3-8 wurden gleichzeitig von einer Rakete am 17.12.1981



  gestartet. Einige trugen einen Mode-A-Transponder und zwei von ihnen hatten



  einen 'ROBOT' genannten Computer an Bord, der einfache Telegraphiekontakte



  ermöglichte. Die Sendeleistung betrug 1,5 Watt







  Iskra 2 wurde von Hand von der Raumstation Salyut 7 am 17.5.1982 gestartet



  und trug einen Mode-K-Transponder. Er verglühte 53 Tage nach dem Start.







  Iskra 3 wurde am 18.11.1982 ebenfalls von Salyut 7 aus gestartet und



  lebte noch kürzer als sein Vorgänger, nämlich nur 37 Tage.







  OSCAR 10, der zweite Phase-3-Satellit, wurde am 16.6.1983 mit einer ARIANE-



  Rakete gestartet und in eine elliptischen Bahn gebracht. Oscar 10 trägt



  einen Mode-B- und einen Mode-L-Transponder. Durch Totalausfall des Bordrech-



  ners arbeitet nur noch der Mode-B-Transponder im Dauerbetrieb. Bei günstigen



  Sonnenwinkeln ist er immer noch zeitweise zu benutzen.







  OSCAR 11, wie OSCAR 9 ein Experimentalsatellit, wurde ebenfalls an der Uni-



  versität von Surrey gebaut und am 1.3.1984 gestartet. Er demonstrierte die



  Möglichkeiten von digitaler Kommunikation mittels eines fehlerkorrigierenden



  Systems nach dem AX.25-Protokoll (Packet-Radio). Der Satellit ist noch aktiv.







  OSCAR-12 wurde in Japan gebaut und am 12.8.86 gestartet. Er trug



  Transponder für Mode JA und JD, und die Sendeleistung betrug 1 W. Der



  Satellit ist nicht mehr in Betrieb.







  Radio Sputnik 10 und 11 wurden am 24.6.87 gestartet und arbeiten in den



  Modes K, T und A. Die Sendeleistung beträgt 5 Watt. Die Satelliten sind



  noch in Betrieb.







  OSCAR-13 wurde am 15.6.1988 gestartet und hat AO-10 abgelöst. Der Satellit



  trägt Transponder für Mode B, J, L und S, und die Sendeleistung beträgt 50



  Watt. Das mitfliegende RUDAK-Experiment konnte nicht in Betrieb genommen



  werden. Nach dem Ausfall des 70-cm-Senders am 19. Mai 1993 sind Mode J und L



  nicht mehr zu nutzen.







  OSCAR-14 wurde von der University of Surrey gebaut und entsprechend UO-14



  benannt. Der Start erfolgte am 22.01.90 zusammen mit einer Reihe weiterer



  Satelliten, nämlich UO-15 und den vier Microsats. Der Satellit bietet



  automatisierten Packet-Radio Mailboxbetrieb in Mode JD mit 9600 Baud,



  wofür spezielle Programme (PB.EXE u. PG.EXE) für die Benutzer entwickelt



  und zur Verfügung gestellt wurden. Seit Anfang 1992 wurde der



  Amateurfunk-Betrieb eingestellt, der dann in gleicher Weise von UO-22



  übernommen wurde.







  OSCAR-15, ein mit UO-14 baugleicher Satellit hat nach einem Tag seinen



  Dienst versagt und konnte nicht in Betrieb genommen werden.







  OSCAR-16, einer der vier Microsats, die zusammen mit UO-14 am 22.01.90



  gestartet wurden, erhielt dann die Bezeichnung AO-16. Er trägt ein



  Packet-Radio Mailbox-Experiment, und zwar mit 1200 Bd BPSK downlink



  gleichfalls in Mode JD. Der Betrieb über diesen Satelliten erfordert die



  gleichen Programme für den Benutzer wie UO-14.







  OSCAR-17, gleichfalls ein Microsat, soll gesprochene Meldungen in FM auf



  145.825 MHz aussenden. Bis heute ist es jedoch noch leider nicht gelungen,



  das entsprechende Programm zu laden. Der Satellit wurde DO-17 oder DOVE



  getauft.







  OSCAR-18, von der WEBER State University in USA als Microsat gebaut,



  verfügt nicht über einen Transponder sondern sendet Telemetrie und



  Bilder, die mit einer TV-Kamera aufgenommen werden. Hierfür bietet die



  WEBER-State University ein spezielles Programm an, um die Bilder



  dekodieren zu können. Der Satellit wurde WO-18 genannt. Die Aussendungen



  erfolgen im 70-cm-Satellitenband mit 4 Watt Sendeleistung.







  OSCAR-19, der vierte Microsat, wurde von der AMSAT-LU (Argentinien)



  konzipiert und LU-19 genannt. Dieser Satellit trägt genau wie AO-16 ein



  Mailboxexperiment mit den gleichen Betriebsbedingungen.







  OSCAR-20, der zweite japanische Amateurfunk-Satellit, wurde am 07.02.1990



  gestartet und wird FO-20 genannt. Er kann seinen Transponder sowohl im



  Analog-Modus zur Übertragung von Telegraphie und SSB, als auch im



  Digital-Modus für Mailboxbetrieb mit dem AX-25-Protokoll und AFSK



  in Mode J einsetzen.







  OSCAR-21 wurde von der AMSAT-U unter Mitwirkung von Leonid Labutin,



  UA3CR, initiiert und startete am 29.01.1991. Die AMSAT-DL konnte auf



  diesem Satelliten ihr RUDAK-2-Experiment unterbringen, das nach einigen



  Anfangsschwierigkeiten auch schließlich in Betrieb genommen werden konnte.



  Der Satellit wird AO-21 genannt und arbeitete in Mode B mit 10 W Sende-



  leistung. Seit dem 12. Oktober 1994 schweigt der Satellit, da die Kontrolle



  durch die russische Bodenstation nicht mehr gewährleistet werden konnte.







  OSCAR-22 wurde von der University of Surrey (UoS) gebaut und am 17.07.91



  gestartet und wird UO-22 genannt. Er arbeitet in Mode JD mit 4 Watt



  Sendeleistung und trägt genau wie UO-14 eine digitale Mailbox, die mit



  9600 Bd FSK betrieben wird. Auch hierfür werden die Programme PB.EXE und



  PG.EXE benötigt. Ab Februar 1992 hat er den Satelliten UO-14 abgelöst, der



  ab dann nur noch kommerziellen Diensten zur Verfügung steht. UO-22 trägt



  eine CCD-Kamera an Bord, und hiermit wurden erstmalig hervorragende



  Bilder von der Erdoberfläche übertragen.







  Radio Sputnik 12 und 13, genannt RS-12/13, wurde als Doppel-Satellit am



  05.02.1991 gestartet und arbeitet in den Modes K, T und A. Die



  Sendeleistung beträgt 8 Watt.







  OSCAR-23 wurde als von Korea in enger Zusammenarbeit mit der University



  of Surrey in England gebaut und ähnelt sehr dem UO-22. Nach dem Start am



  10.08.1992 wurde er KO-23 genannt. Die CCD-Kamera an Bord verfügt auch



  über eine Teleoptik, so daß Objekte auf der Erdoberfläche von ca. 300 m



  Ausdehnung erkannt werden können. Das digitale Mailboxsystem ist identisch



  mit dem von UO-22. Der Satellit arbeitet gleichfalls in Mode JD.







  OSCAR-24 ist in Frankreich gebaut worden und wurde im Mai 1993 gestartet.



  Der Satellit, genannt ARSENE, hat einen 1200 Bd Packet-Radio Digipeater



  auf 145.925 MHz und einen S-Band Transponder für Analog-Übertragung. Der



  2-m-Transponder konnte nicht in Betrieb genommen werden, und der



  S-Band-Transponder versagte seinen Dienst Anfang September 1993.







  OSCAR-25 ist ein zweiter von Korea gebauter Satellit, KITSAT-B, jetzt



  KO-25, nach dem Vorbild von KITSAT-A (KO-23) konstruiert. Der Start



  erfolgte zusammen mit den folgenden drei genannten Satelliten mit der



  ARIANE V-59 am 26 Sept. 1993. Insgesamt sechs verschiedene Experimente



  sind geplant: KAIST Satellite COMputer(KASCOM), Digital store and forward



  communication experiment (DSFCE), CCD earth imaging system(CEIS) wie bei



  KO-23, Digital signal processing experiment(DSPE), low energy electron



  detector(LEED) and IR sensor experiment(IREX).







  OSCAR-26  wurde in Italien gebaut und nach dem geglückten



  Start in IO-26 umbenannt. ITAMSAT ist der erste italienische Amateur-



  funksatellit, der stark an die MICROSAT-Technologie (OSCAR-16) angelehnt



  wurde und durch AMSAT-Italy und die ARI gebaut wird.  Hauptaufgabe ist der



  digitale Store&Forward Funkbetrieb (PACSAT). PB/PG kompatibel. Der



  Satellit wurde jedoch nur einige Male versuchsweise in Betrieb genommen



  und schweigt jetzt.







  OSCAR-27 ist der Amateurfunk-Teil des kommerziellen Satelliten EYESAT-1



  und wurde von Mitgliedern der AMRAD-Organisation in U.S.A. gebaut. Die



  Amateurfunknutzlast ist nicht ständig verfügbar, da die kommerzielle



  Nutzlast Priorität hat. Der Digital-Betrieb ist nicht mit PB/PG



  komaptibel, kein FTL0. Er wird häufig als FM-Transponder betrieben.







  OSCAR-28 nennt sich POSAT-A und ist der erste portugiesische Satellit mit



  Amateurfunknutzlast, gebaut bei der University of Surrey (SSTL). Neben



  Experimenten für digitale Store & Forward-Kommunikation ist auch ein



  CCD-Experiment mit 1km und 200m Bildauflösung vorhanden, ein CCD



  Sternsensor, desweiteren ein DSP-Experiment mit TMS320C25/TMS320C30 und



  ein Dosimeter. Ausserdem ein Trimble GPS-Empfänger zur Ermittlung der



  Satellitenposition und Bahndaten. Es ist jedoch unklar, ob POSAT auf den



  Amateurfunkfrequenzen aktiv wird, um bei Bedarf dort CCD-Bilder auch für



  Funkamateure abstrahlen zu können. Für kommerzielle Zwecke sind eigene



  Frequenzen ausserhalb des Amateurfunkbandes vorhanden.







  Radio Sputnik 15 oder auch RS-15 wurde am 26.12.1994 von Baikonur mit



  einer umgebauten SS-18-Rakete gestartet. Die Umlaufbahn ist nahezu



  zirkular mit einer durchschnittlichen Höhe von 1850 km. Die Inklination



  beträgt 64 Grad bei einer Umlaufdauer von ca. 124 Minuten. Der Satellit



  hat ca. 1 m Durchmesser und eine Masse von 70 kg, Die Betriebsabwicklung



  erfolgt in Mode A.







© AMSAT-DL



Aktuelle Informationen der NASA:

National Aeronautics and Space Administration

Nationale Aeronautik- und Raumfahrtbehörde der USA



NASA Breaking News

NASA Sends CubeSats to Space on First Dedicated Launch with US Partner Rocket Lab (Mo, 17 Dez 2018)
A series of new CubeSats now are in space, conducting a variety of scientific investigations and technology demonstrations, following launch Sunday of Rocket Lab’s first mission for NASA under a Venture Class Launch Services (VCLS) contract.
>> mehr lesen

NASA TV to Air International Space Station Crew Landing (Thu, 13 Dec 2018)
Three residents of the International Space Station, including one NASA astronaut, are scheduled to wrap up their stay aboard the orbital laboratory Wednesday, Dec. 19.
>> mehr lesen

NASA Contracts for Engineering, Technical Support Services (Wed, 12 Dec 2018)
NASA has selected Analytical Mechanics Associates in Hampton, Virginia, and New Horizons Aeronautics in Chantilly, Virginia, to perform engineering and technical support services (ETSS) for the agency’s Armstrong Flight Research Center in Edwards, California.
>> mehr lesen

NASA Awards Contract for Programmatic, Institutional Assessment Capabilities (Wed, 12 Dec 2018)
NASA has awarded a contract to Booz Allen Hamilton of Houston to provide independent programmatic and institutional assessment capabilities at the agency’s Johnson Space Center, also in Houston.
>> mehr lesen

NASA’s Newly Arrived OSIRIS-REx Spacecraft Already Discovers Water on Asteroid (Mon, 10 Dec 2018)
Recently analyzed data from NASA’s Origins, Spectral Interpretation, Resource Identification, Security-Regolith Explorer (OSIRIS-REx) mission has revealed water locked inside the clays that make up its scientific target, the asteroid Bennu.
>> mehr lesen

Media Invited to News Conference, Interviews with Next Space Station Crew (Mon, 10 Dec 2018)
NASA astronauts Nick Hague and Christina Hammock Koch will discuss their upcoming mission to the International Space Station in a news conference at 3 p.m. EST Wednesday, Dec. 12, at NASA’s Johnson Space Center in Houston.
>> mehr lesen

NASA’s Voyager 2 Probe Enters Interstellar Space (Mon, 10 Dec 2018)
For the second time in history, a human-made object has reached the space between the stars. NASA’s Voyager 2 probe now has exited the heliosphere – the protective bubble of particles and magnetic fields created by the Sun.
>> mehr lesen

NASA InSight Lander 'Hears' Martian Winds (Fri, 07 Dec 2018)
NASA's Interior Exploration using Seismic Investigations, Geodesy and Heat Transport (InSight) lander, which touched down on Mars just 10 days ago, has provided the first ever "sounds" of Martian winds on the Red Planet. A media teleconference about these sounds will be held today at 12:30 p.m. EST (9:30 a.m. PST).
>> mehr lesen

NASA TV to Air ‘Spirit of Apollo’ Tribute from National Cathedral (Fri, 07 Dec 2018)
This month marks the 50th anniversary of NASA’s Apollo 8 mission, which was the first to bring humans to another world as they orbited the Moon on Christmas Eve, 1968.
>> mehr lesen

Coverage Set for Russian Spacewalk at International Space Station (Thu, 06 Dec 2018)
Two Russian cosmonauts will venture outside the International Space Station at 11 a.m. EST Tuesday, Dec. 11, to conduct a six-hour spacewalk.
>> mehr lesen
